KG型静电式空气过滤器故障检修方法
一、产品外形图
设备外观
内部机械图
电气结构图

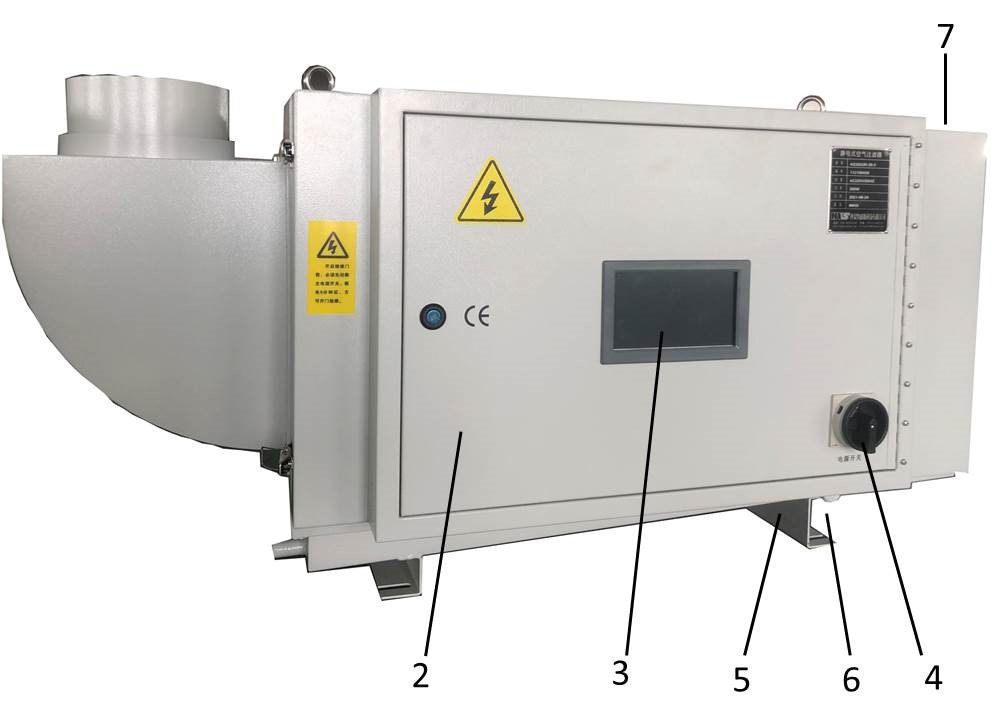

| 1、进气口 | 2、电气箱门 | 3、液晶主控屏 |
| 4、主电源开关 | 5、电源连线 | 6、接地螺钉 |
| 7、风机及排气口 | 8、排污口 | 9、前置过滤器 |
| 10、电离器组件 | 11、收集器组件 | 12、后置过滤器 |
| 13、维修门 | 14、安全开关 | 15、高压输出线端 |
| 16、高压电源模块 | 17、高压输出线（带瓷块） | 18、高压分线器 |
二、正常工作状态：
静电式空气过滤器正常运行状态：风机正常运转，电气箱门上的液晶主控屏亮绿灯并显示“正常”（图3），出风口为干净空气（图7）。
三、故障现象及排故方法：
Ø 故障现象：液晶主控屏（图3）显示“正常”，出风口冒出油烟油雾。
1.故障原因一：电离器（图10）、收集器（图11）组件污渍严重；
排除方法：清洗电离器、收集器组件。
2.故障原因二：电离器、收集器组件放置错误。
排除方法：电离器、收集器组件按图示位置正确放好。
Ø 故障现象：液晶主控屏（图3）不亮，出风口缓慢冒出油烟油雾（风机未运行）
1.故障原因一：设备没有正常供电。
排故方法：查看电源供电情况。
2.故障原因二：安全开关（图14）接触不良。
排故方法：关闭维修门安全开关是否可靠接触。
Ø 故障现象：液晶主控屏（图3）显示“故障”，出风口快速冒出油烟油雾:
1.故障原因一：高压电源模块故障（图16）。
排故方法：首先关闭主电源开关，打开电气箱门（图2），拔掉高压电源模块上端高压输出线（图15红线和黄线），打开开关查看电气箱门上液晶主控屏状态。如果液晶主控屏（图3）显示“正常”且高压电源模块上绿色指示灯常亮（持续1-2分钟），说明电源模块一切正常；如果液晶主控屏显示“故障”且高压电源模块上红色报警指示灯常亮或不亮灯，说明电源模块（图16）故障，直接更换高压电源模块。
2.故障原因二：高压分线器故障（图18）。
此类判断需在高压电源模块一切正常的情况下进行。
排故方法：插好电源模块上端高压输出线端（图15红线（电离极）和黄线（收集极）），拔掉高压分线器（图18）上端输出线（2红线+2黄线）后开机查看电气箱门上的液晶主控屏状态。如果液晶主控屏（图3）显示“正常”且高压电源模块上绿色指示灯常亮（持续1-2分钟），说明高压分线器一切正常；如果液晶主控屏显示“故障”且高压电源模块上红色报警指示灯常亮，说明高压分线器故障需直接更换。由于2个高压分线器由高压电源模块输出，且高压分线器分为电离极和收集极，可以用排除法判断高压分线器是否故障（红线（电离极）或黄线（收集极））。
3.故障原因三：高压输出线（带瓷块）图17。
此类判断需在高压电源模块和高压分线器一切正常的情况下进行。
排故方法：打开维修门（图13），将内部电离器收集器组件（图10和图11）全部拿出并关好维修门。电气箱门上的液晶主控屏（图3）显示状态。如果液晶主控屏（图3）显示“正常”且高压电源模块上绿色指示灯常亮（持续1-2分钟），说明高压输出线（2红线+2黄线带瓷块）一切正常。如果液晶主控屏显示“故障”且高压电源模块上红色报警指示灯常亮，说明4根输出线(2红线+2黄线带瓷块)其中有故障，可以用排除法（依次断开或接入高压输出线）排查出有故障的高压输出线后更换即可。
4.故障原因四：电离器、收集器组件短路。
此类判断需在高压电源模块和高压分线器及高压输出线（带瓷块）一切正常的情况下且维修门内电离器收集器组件已经清洗。
排故方法：打开维修门，将电离器收集器（图10图11）全部取出后一个一个将电离器收集器组件放入设备内，查看电气箱门上的工作指示灯。如果液晶主控屏（图3）显示“正常”且高压电源模块上绿色指示灯常亮（持续1-2分钟）说明此组件一切正常；如果放入某一个组件后开机液晶主控屏显示“故障”且高压电源模块上红色报警指示灯常亮，说明此组件某处短路，检查收集器极板之间是否有异物或者污渍过多；检查电离器极丝是否挂到指定位置或有松动；检查瓷柱表面开裂或污渍过多。清洗或者更换瓷柱直到电气箱门上的工作指示灯常亮为止。设备内部不放入组件或放入部分组件不影响整个设备的运行，可以用放入或取出组件来判断组件的故障。
5.故障原因五：保险丝（端子排黑色位置处）烧断。
排故方法：首先切断电源开关（图4），查看保险丝（端子排黑色位置）是否烧断，且内部放有备用保险丝，如烧断更换即可。
Ø 故障现象：液晶主控屏（图3）不亮，风机正常运行，出风口为干净空气。
1.故障原因：液晶主控屏故障
排故方法：打开电气门查看高压电源模块指示灯，如绿色工作指示灯常亮，证明高压电源模块运行正常。可反复关闭-打开电源开关（图4），如高压电源模块运行正常，外部液晶主控屏仍然不亮则为液晶主控屏故障，需直接更换液晶主控屏。
此液晶显示屏故障并不影响设备对油烟油雾的正常处理。
以上为常见故障并适用于KG3001,KG3002,KG3504,KGL2700,KG3404等系列产品。
如有不明请电话联系我公司。
注：清洗电离器、收集器时要轻拿轻放不能碰撞；以免使极板变形在工作中打火导致设备故障。清洗所用为中性清洗液不能带有酸性碱性以免使极板腐蚀达不到预期处理效果；也不能用煤油、汽油、酒精、丙酮等易燃品清洗以免发生火灾。
